Aplicação

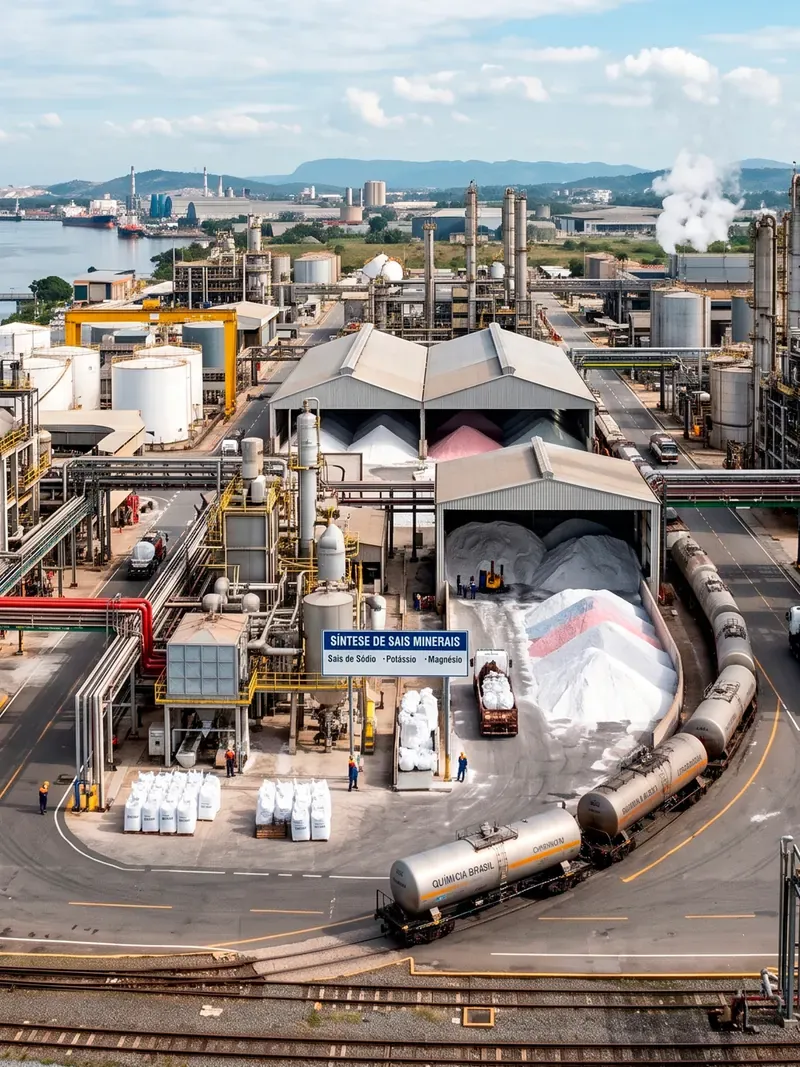

Indústria Química
Ácidos, sais e compostos orgânicos exigem faces e vedações resistentes à corrosão extrema.
Desde 1984 atuando em selos mecânicos industriaisVedação industrial
Vedação industrial
para a sua bomba
Sem vazamento, sem parada
Há mais de 40 anos a Du-O-Lap projeta, fabrica, nacionaliza e recupera selos mecânicos para bombas e equipamentos rotativos, dimensionados para o fluido, a pressão e a temperatura reais do seu processo.
+ de 40 anos
atendendo a indústria brasileira
Homologado PROMINP
Projetado conforme API-682
DiferenciaisSelo mecânico não é peça de prateleira.
Selo mecânico não é peça de prateleira.
É projeto.
O mesmo modelo dura meses ou anos conforme o material de face, a vedação secundária e a condição real de operação. Por isso a Du-O-Lap trabalha a partir da aplicação, não do catálogo: antes de indicar um modelo, entendemos o que a sua bomba está bombeando e em que regime.
Solicitar avaliação técnica40–60% de economia na recuperação de selos
Recuperamos selos de todos os tipos e tamanhos, com prazo menor que o do selo novo.
Fabricação e nacionalização
Desenvolvemos e fabricamos sob demanda, inclusive substituindo importados fora de linha.
Projeto conforme norma
ISO 9001:2015, com linhas atendendo API-682, ISO 3069, DIN 24960 e ANSI B73.1m.
Recuperação com laudo
Selos de todos os tipos e tamanhos, com economia de 40% a 60% frente ao novo.
Testes e garantia de 6 meses
Testes rigorosos e laudo técnico em todos os serviços prestados.
Alta responsabilidade
Selagem dupla para fluidos perigosos e letais, altas pressões e temperaturas.
Segmentos atendidosCada processo exige
Cada processo exige
um projeto de selagem diferente
Fluido, abrasividade, pressão, temperatura e norma sanitária mudam a especificação. Veja como atendemos os principais segmentos da indústria.
Aplicação

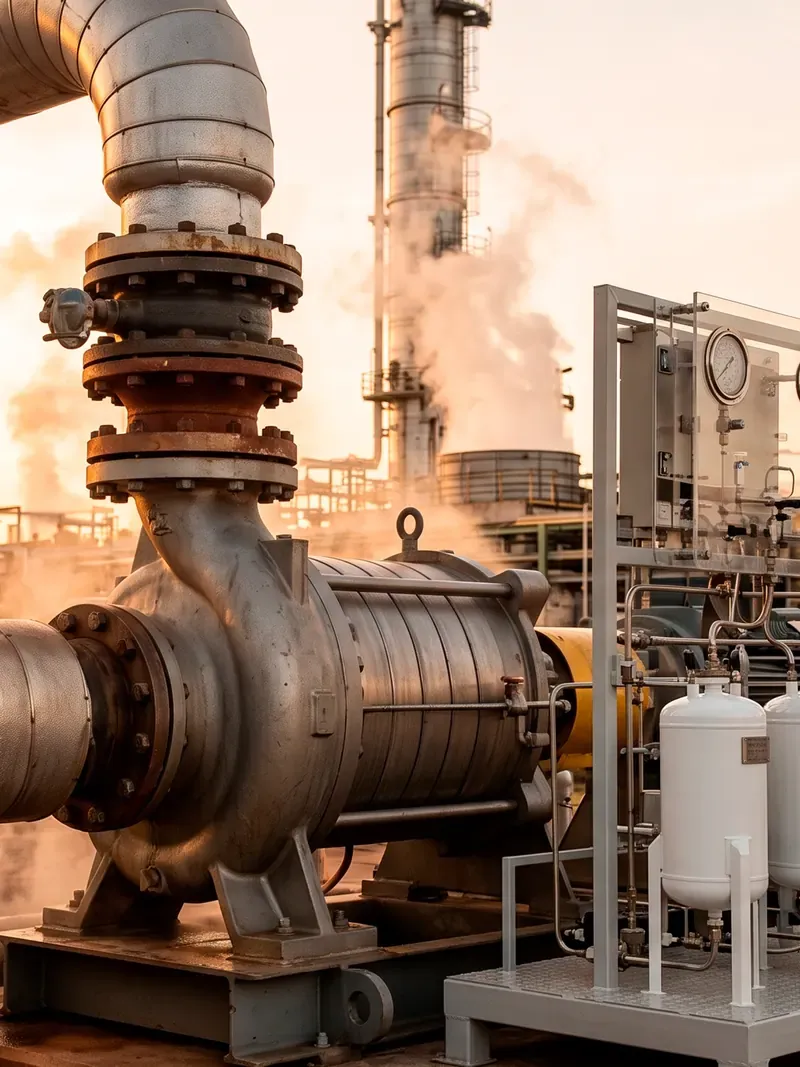

Petroquímica
Altas pressões e temperaturas com controle de emissões, em arranjos simples ou duplos.
Aplicação

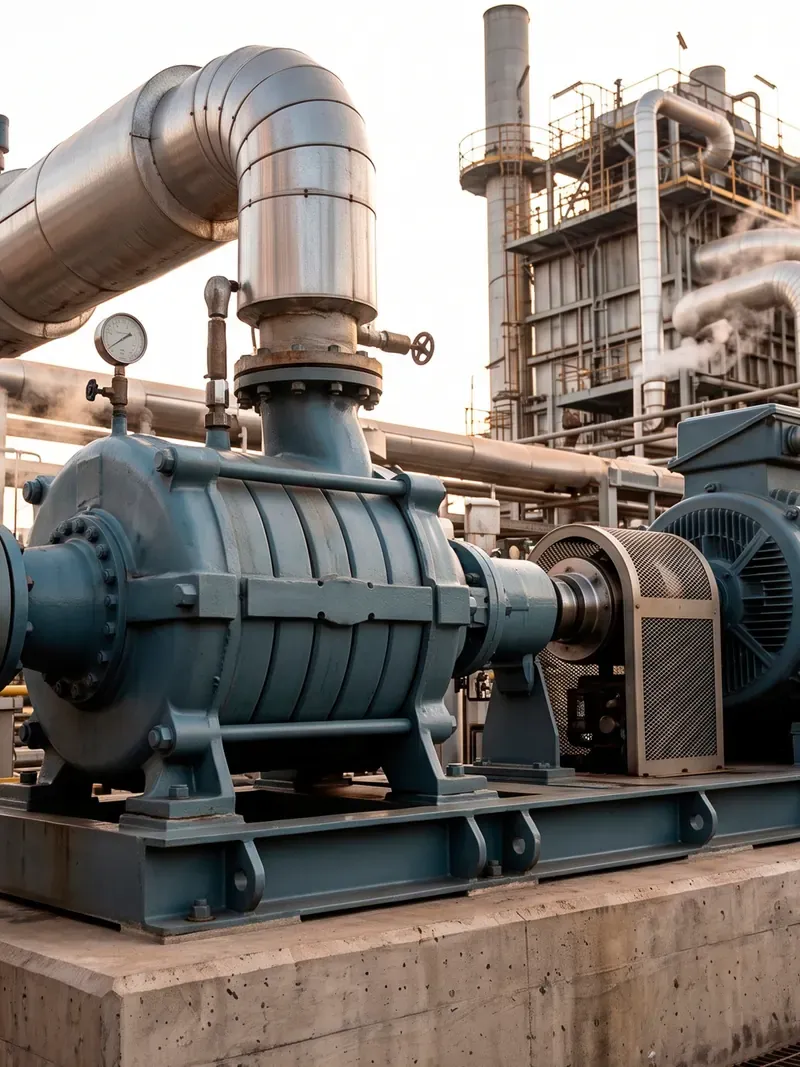

Óleo e Gás
Altas rotações e pressões, incluindo alimentação de caldeira. Linha conforme API-682 e homologada pela Petrobras.
Aplicação

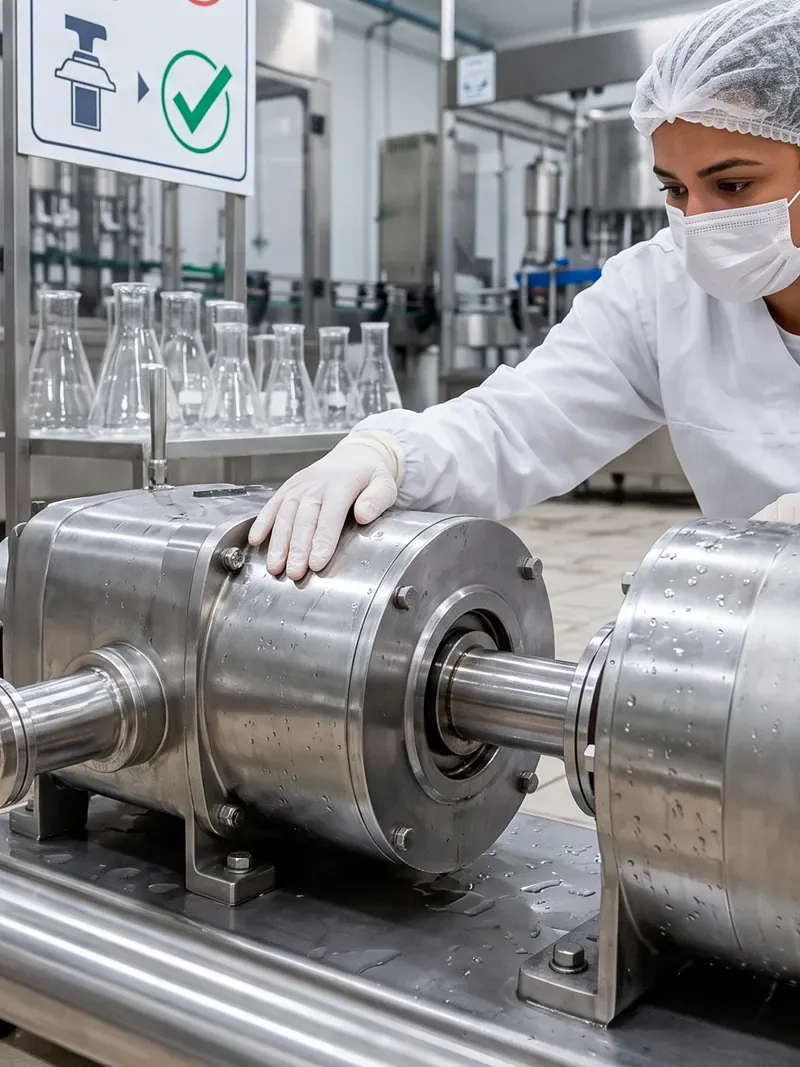

Alimentícia
Molas protegidas contra travamento e acúmulo de resíduo, com materiais adequados a ciclos de limpeza.
Aplicação

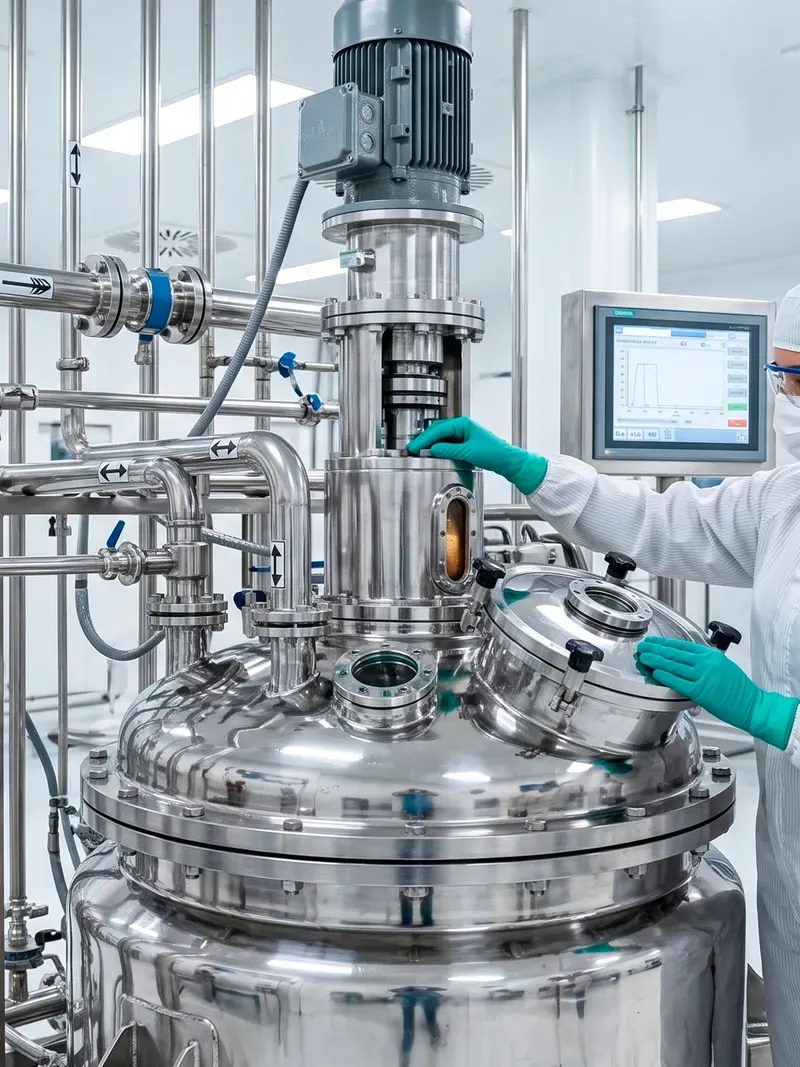

Farmacêutica
Baixo vazamento e materiais compatíveis com processos de alta exigência de pureza.
Aplicação

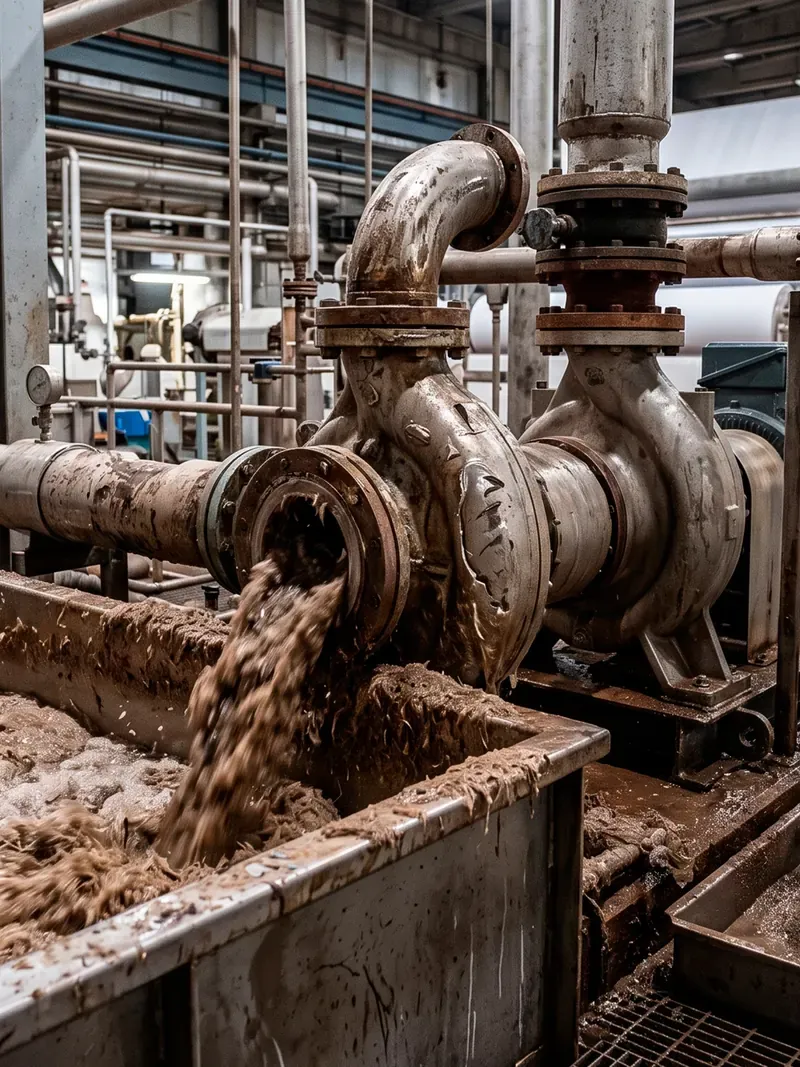

Papel e Celulose
Fluidos com sólidos em suspensão e abrasivos. Faces resistentes ao desgaste e separador de abrasivos.
Aplicação

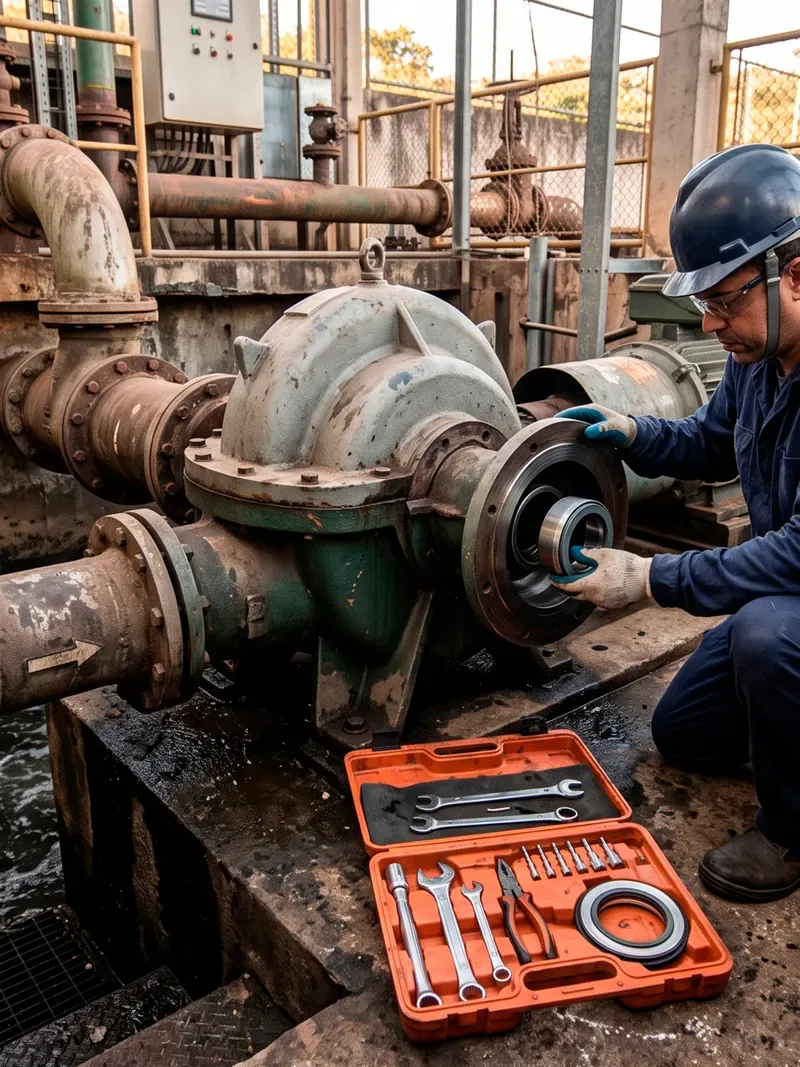

Saneamento
Águas residuais e esgoto pedem robustez e manutenção simples, com sedes intercambiáveis.

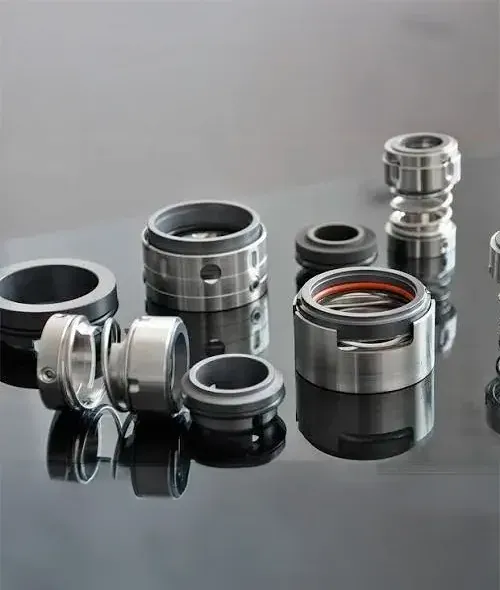

ProdutosUma linha completa para
Uma linha completa para
selagem de equipamentos rotativos
Se o seu modelo não estiver aqui, nós desenvolvemos, nacionalizamos ou recuperamos. O detalhamento dimensional completo fica para a conversa com a equipe técnica.
Conjuntos pré-montados e pré-ajustados: instalação rápida, sem erro de altura de trabalho, indicados para serviços críticos e de alta responsabilidade.
TIPO 74B
Cartucho de molas múltiplas, simples ou duplo, para serviços rigorosos.
Configuração
Cartucho deslizante de molas múltiplas (simples ou duplo). Faces desenvolvidas em software de elementos finitos.
Condições
-40 a 280 °C · até 60 m/s · vácuo a 150 bar.
Faixa de eixo
Ø 16 a 150 mm
Aplicação
Aplicações rigorosas em petróleo, gás e alimentação de caldeira.
TIPO BCR
Cartucho padronizado para bombas centrífugas. Bucha de carvão de série.
Configuração
Cartucho padronizado de molas múltiplas: simples, simples de mola única ou duplo. Bucha de carvão de série.
Condições
-40 a 205 °C · até 25 m/s · vácuo a 22 bar.
Faixa de eixo
Ø 25 a 135 mm
Aplicação
ISO 3069 · DIN 24960 · ANSI B73.1m
TIPO DU-O-PACK
Conforme API-682, homologado pela Petrobras. Faces computadorizadas.
Configuração
Cartucho deslizante com faces computadorizadas, fluxo distribuído e face envolvida.
Condições
-40 a 204 °C · 5.000 rpm · vácuo a 42 bar.
Faixa de eixo
Ø 19 a 110 mm
Aplicação
API-682 · homologado pela Petrobras via PROMINP.
Acessórios auxiliares opcionais: trocador de calor, separador de abrasivos e anel bombeador.
Montagem direta na caixa de selagem, com ampla variação de configuração de faces, vedações secundárias e molas conforme a característica físico-química do produto bombeado.
TIPO 51 / 51B
Molas múltiplas, balanceado ou não, para bombas e agitadores.
Configuração
Deslizante de molas múltiplas, balanceado (51B) ou não (51).
Condições
-50 a 316 °C · 4.000 rpm · vácuo a 13 bar (51) / 52 bar (51B).
Faixa de eixo
Sob consulta
Aplicação
Bombas centrífugas, compressores, misturadores e agitadores.
TIPO 53 / 53B
Molas múltiplas para caixas de selagem menores.
Configuração
Deslizante de molas múltiplas, com (53B) ou sem (53) balanceamento.
Condições
-50 a 316 °C · 4.000 rpm · vácuo a 13 bar (53) / 52 bar (53B).
Faixa de eixo
Sob consulta
Aplicação
Ideal para caixas de selagem menores.
TIPO 107
Molas múltiplas para uso geral em equipamentos rotativos.
Configuração
Molas múltiplas para uso geral em equipamentos rotativos.
Condições
-50 a 316 °C · 4.000 rpm · vácuo a 17 bar.
Faixa de eixo
Sob consulta
Aplicação
Alimentícia, petroquímica, química, papel e celulose e águas residuais.
TIPO 31 / 32
Fole em teflon para condições de extrema corrosão.
Configuração
Fole em teflon para condições de extrema corrosão.
Condições
-75 a 200 °C · 2.600 rpm · vácuo a 10 bar.
Faixa de eixo
Sob consulta
Aplicação
Concentrações de ácidos, sais e compostos orgânicos.
TIPO 27
Fole de elastômero e mola única protegida contra travamento.
Configuração
Não balanceado, fole de elastômero e mola única protegida.
Condições
-50 a 204 °C · 3.600 rpm · vácuo a 14 bar.
Faixa de eixo
Sob consulta
Aplicação
Alimentícia e farmacêutica.
TIPO 100
Fole de elastômero com anéis em "L". Águas residuais e esgotos.
Configuração
Fole de elastômero, face conduzida por mola e anéis em "L". Sedes G4, G9 e G60.
Condições
-20 a 150 °C · 4.000 rpm · vácuo a 12 bar.
Faixa de eixo
Sob consulta
Aplicação
Águas residuais e esgotos.
TIPO 42
Fole de elastômero para equipamentos rotativos em geral.
Configuração
Fole de elastômero para equipamentos rotativos em geral.
Condições
-50 a 204 °C · 4.000 rpm · vácuo a 20 bar.
Faixa de eixo
Sob consulta
Aplicação
Alimentícia, petroquímica, papel e celulose e águas residuais.
TIPO 49 / 49B
Fole de elastômero, versão balanceada para altas pressões.
Configuração
Fole de elastômero, versão balanceada (49B) para pressões elevadas.
Condições
-50 a 204 °C · 4.000 rpm · vácuo a 20 bar (49) / 89 bar (49B).
Faixa de eixo
Sob consulta
Aplicação
Equipamentos rotativos em geral.
TIPO 50 / 50B
Fole de elastômero para bombas, compressores e misturadores.
Configuração
Fole de elastômero, com versão balanceada (50B).
Condições
-50 a 204 °C · 4.000 rpm · vácuo a 29 bar (50) / 82 bar (50B).
Faixa de eixo
Sob consulta
Aplicação
Bombas, compressores, misturadores e resfriadores.
TIPO 54 / 54B
Deslizante com anel 'O', balanceado ou não. Produtos químicos.
Configuração
Deslizante de molas múltiplas com anel 'O', balanceado (54B) ou não.
Condições
-50 a 316 °C · 4.000 rpm · vácuo a 52 bar.
Faixa de eixo
Sob consulta
Aplicação
Processos com produtos químicos.
TIPO 58 / 58B
Deslizante com anel 'O' para bombas e eixos rotativos.
Configuração
Deslizante de molas múltiplas com anel 'O'.
Condições
-50 a 316 °C · 4.000 rpm · vácuo a 13 a 52 bar.
Faixa de eixo
Sob consulta
Aplicação
Bombas centrífugas e equipamentos de eixo rotativo.
TIPO 84 / 85
Não balanceado, mola única, aplicação simples.
Configuração
Não balanceado, de mola única e aplicação simples.
Condições
-50 a 316 °C · até 4.500 rpm · vácuo a 10,5 bar.
Faixa de eixo
Sob consulta
Aplicação
Bombas centrífugas e misturadores.
TIPO 94
Mola única cônica, ideal para produtos viscosos.
Configuração
Mola única cônica.
Condições
-50 a 316 °C · até 3.600 rpm · vácuo a 14,5 bar.
Faixa de eixo
Sob consulta
Aplicação
Produtos viscosos em química, petroquímica, papel e celulose e águas residuais.
TIPO SE-164
Protetor de mancal: isola o mancal e prolonga os rolamentos.
Configuração
Protetor de mancal que funciona como selo mecânico.
Condições
-50 a 204 °C · até 4.500 rpm · vácuo a 8 bar.
Faixa de eixo
Sob consulta
Aplicação
Isola o mancal de partículas contaminantes; aumenta a vida útil dos rolamentos.
TIPO SE-151
Protetor de mancal da linha Du-O-Lap.
Configuração
Protetor de mancal da linha Du-O-Lap.
Condições
Sob consulta.
Faixa de eixo
Sob consulta
Aplicação
Consultar especificação com a equipe técnica.
Faces primárias
carvão · carvão com antimônio · cerâmica · silício · tungstênio · inox AISI 316 · teflon + lã de vidro
Vedações secundárias
Buna (-40 a 107 °C) · EPDM (-45 a 150 °C) · FKM (-29 a 204 °C) · FFKM (-40 a 316 °C) · Neoprene (-40 a 100 °C) · PTFE (-75 a 200 °C)
Molas
inox AISI 302/304/316 · inox revestido com PTFE · Hastelloy C
Partes metálicas
inox AISI 304/316 · Duplex
Separador de Abrasivos
Inox AISI 316, remove partículas de 1 a 2 micron.
Configuração
Inox AISI 316 · seis ciclones removem partículas de 1 a 2 micron.
Condições
2.000 PSI · 400 °F.
Faixa de eixo
—
Aplicação
Aumenta a duração da vedação em fluidos com sólidos em suspensão.
Tanque Auxiliar
Projeto conforme ASME Seção VIII, Div. 1 e selos API 682.
Configuração
Projeto, cálculo, materiais e fabricação conforme ASME Seção VIII, Div. 1.
Condições
Em conformidade com selos API 682.
Faixa de eixo
—
Aplicação
ASME Seção VIII Div.1 · API 682.
Trocador de Calor
Reduz a temperatura na câmara de selagem. Inox série 300.
Configuração
Aços inox série 300 · projeto resistente a explosão NR-13.
Condições
Tubos 13 bar / 90 °C · carcaça 250 bar / 370 °C.
Faixa de eixo
—
Aplicação
Reduz a temperatura na câmara de selagem em alta temperatura.
Anel Bombeador
Circulação para o plano de selagem em arranjos duplos.
Configuração
Acessório de circulação para arranjos duplos.
Condições
Sob projeto.
Faixa de eixo
—
Aplicação
Otimização do plano de selagem em arranjos duplos.

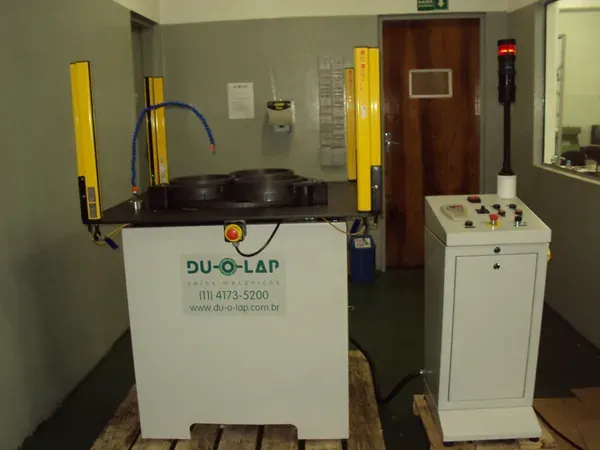

Máquina de precisão que produz superfícies com planicidade melhor que uma banda de luz (0,00029 mm) e rugosidade melhor que 0,05 RA, com controle de fluxo do fluido e velocidade do prato por inversor de frequência.
Lapidadora 15"
Prato 15" · anéis de 381 mm · 0 a 80 rpm · 180 kg · 750×630×540 mm
Lapidadora 24"
Prato 24" (610 mm) · anéis de 254 mm · motor 5,0 kW · 540 kg · 1020×1200×900 mm
Lapidadora 36"
Prato 36" (900 mm) · anéis de 400 mm · motor 5,0 kW · 1.220 kg · 1400×1200×1700 mm
Indicada para peças planas (discos, válvulas, faces), metais, plásticos, carvões, cerâmicas e carbeto de silício e tungstênio. Não indicada para peças não planas, vidros e pedras preciosas. Projetos especiais conforme NR-12 com barreira de feixe óptico.
Serviços
Nem sempre a resposta é um selo novo
Executamos testes rigorosos, emitimos laudos técnicos e fornecemos garantia de 6 meses em todos os serviços prestados.
1

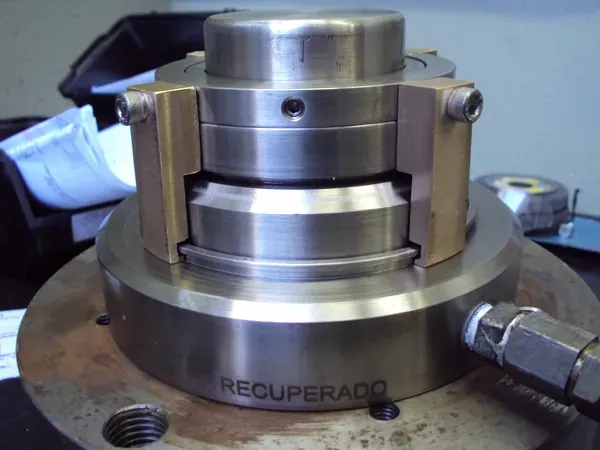

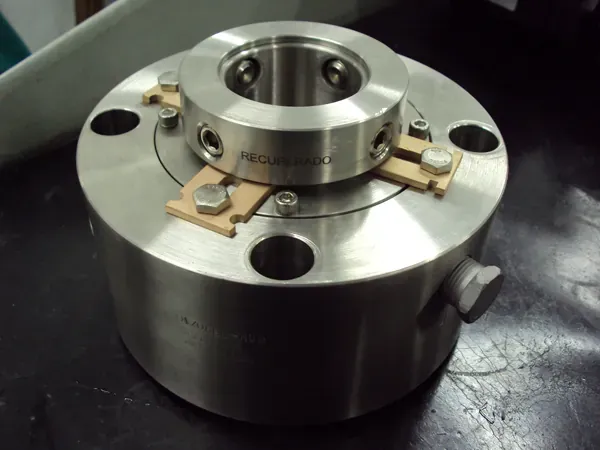

Recuperação de Selos Mecânicos e Uniões Rotativas
Recuperamos selos de todos os tipos e tamanhos, de qualquer fabricante, com economia de 40% a 60% frente ao selo novo. Também trocamos faces rotativas e estacionárias, cunhas, juntas, o-rings e rolamentos de uniões rotativas, com teste e laudo técnico.
2

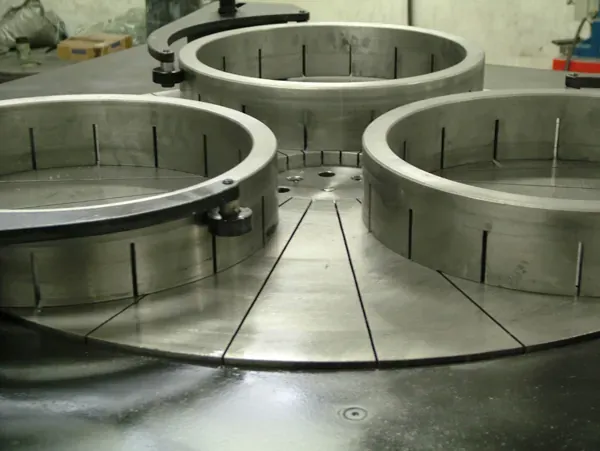

Lapidação Plana
Faces de selos, assentos de válvulas, discos de compressores, freios de ar, componentes de bombas injetoras e faces de bombas de engrenagem, atingindo até 2 bandas de luz.
3

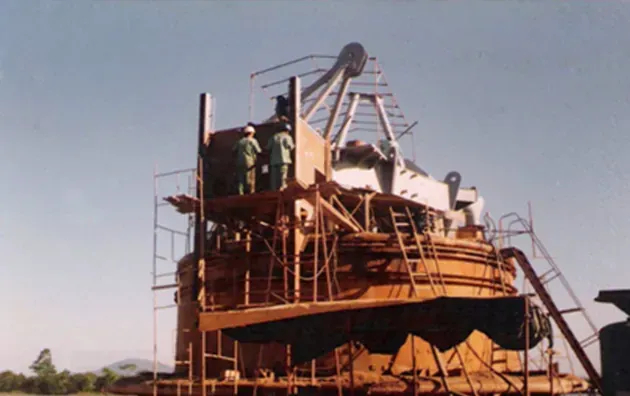

Manutenção Industrial
Reparação ou substituição dos componentes danificados do equipamento, devolvendo bombas e máquinas rotativas à condição de operação, com laudo técnico.
Prova social
Confiança se constrói na planta, não no folheto
Indústrias que contam com a Du-O-Lap na selagem dos seus equipamentos rotativos. ★ 5,0 no Google
★★★★★
Atendimento direto pelo WhatsApp, com a especificação confirmada antes do envio. O serviço saiu no prazo combinado e dentro do que foi pedido.
VI Construções e Reforma
Cliente Du-O-Lap
★★★★★
Chegou até nós com dúvida sobre qual modelo usar. A equipe técnica avaliou a aplicação, indicou a configuração adequada e a entrega atendeu aos requisitos.
Victor Hugo
Cliente Du-O-Lap
★★★★★
Contato rápido, orçamento claro e acompanhamento até a montagem. Retorno positivo sobre o atendimento e sobre o resultado em operação.
Pedro Otávio
Cliente Du-O-Lap
★★★★★
Precisava de agilidade e de uma solução que coubesse na operação. Alinhamos a especificação e entregamos dentro do combinado.
Paulo André
Cliente Du-O-Lap

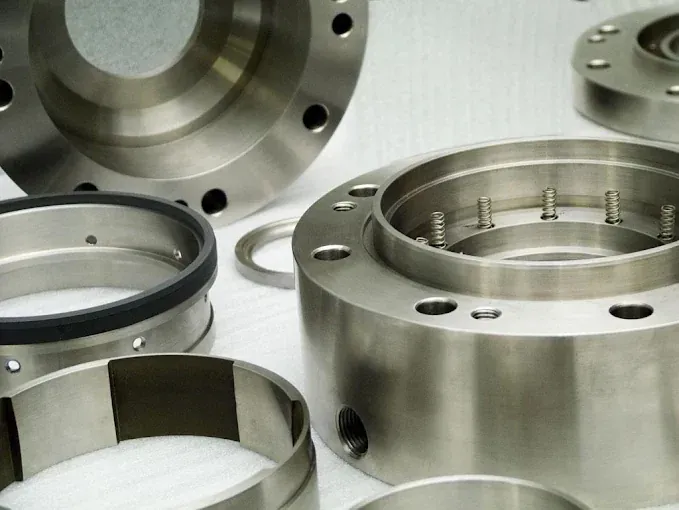

Quem somosMais de 40 anos
Mais de 40 anos
resolvendo o que vaza
A Du-O-Lap nasceu dentro de um problema simples de enunciar e difícil de resolver: manter o eixo de uma bomba girando sem que o processo escape por ele. Somos uma empresa brasileira. Quando um selo importado sai de linha, atrasa ou fica inviável, existe um caminho aqui: nacionalizar, fabricar sob demanda ou recuperar o que você já tem.
Conheça nossa estrutura
Atendimento técnicoVamos falar sobre
Vamos falar sobre
a selagem da sua bomba?
O selo mais caro não é o melhor. O melhor é o que combina com a sua operação. Nossa linha cobre desde projetos simplificados até selagem dupla de alta responsabilidade: fluidos perigosos e letais, elevadas pressões e temperaturas, misturadores e agitadores.
Cartucho ou não cartucho, a decisão depende do tempo de parada aceitável, do risco de erro na montagem e da criticidade do serviço. Se você tem o modelo, o diâmetro do eixo ou só uma foto do selo desmontado, a equipe técnica avalia a aplicação e retorna com a solução: selo novo, nacionalização ou recuperação.
Falar com a Du-O-Lap pelo WhatsAppOu ligue: (11) 95886-2969 · contato@duolapbombas.com.br
Dúvidas frequentesPerguntas que a equipe técnica
Perguntas que a equipe técnica
mais recebe
Sim. Desenvolvemos, nacionalizamos e fabricamos conforme a demanda do cliente, incluindo substituição de importados. Basta enviar o selo, o desenho ou as medidas do eixo e da caixa de selagem.
Na maior parte dos casos, sim. A recuperação gera economia de 40% a 60% frente ao selo novo e costuma ter prazo menor, com testes, laudo técnico e garantia de 6 meses.
Depende do fluido, da pressão, da temperatura, da rotação e do diâmetro do eixo. Envie essas informações ou uma foto do selo e a equipe indica a configuração adequada de faces, vedações e molas.
O cartucho vem pré-montado e pré-ajustado, reduzindo erro de montagem e tempo de parada, indicado para serviços críticos. O não cartucho é montado componente a componente na caixa de selagem, com maior flexibilidade de configuração e custo menor.
Sim. A linha Du-O-Pack é projetada conforme a API-682 e homologada pela Petrobras através do PROMINP. A linha BCR atende ISO 3069, DIN 24960 e ANSI B73.1m.
Sim: assentos de válvulas, discos de compressores, freios de ar, componentes de bombas injetoras e faces de bombas de engrenagem, atingindo até 2 bandas de luz.
Sim, nas versões 15", 24" e 36", com inversor de frequência e opção de projeto especial conforme NR-12.
Nossa unidade fica em São Bernardo do Campo/SP e atendemos clientes industriais em diferentes regiões. Consulte prazo e logística pelo WhatsApp.
Ainda ficou com dúvidas?
Falar com um especialista
